MEA (Membrane Electrode Assembly)とは
  電極触媒層と固体電解質材料の膜を複合化した発電ユニットで燃料電池システムにおける最少構成単位

全自動 MEA製造装置  FCME35
MEA製作範囲
  電極大きさ最大A3サイズ
  固体高分子膜大きさ最大A2サイズ


装置内容
○ 全自動MEA製造装置を使用: FC-R&D・日精樹脂共同開発装置

○ 製作条件 予備加熱:常温〜300℃ 加圧時間20〜9000sec
   加圧加熱:常温〜300℃ 加圧時間20〜9000sec
   加圧冷却:15〜70℃   加圧時間20〜9000sec
   最大プレス力 350KN(35Ton)
   クランプされた平板ワークは全自動にて搬送され供給→予熱→加圧加熱→冷却→取出
   と設定時間おきにMEAが出てきます。
   平板ワークをコンベアーにストックすることで通常2〜3分おきにMEAが製作され出てきます

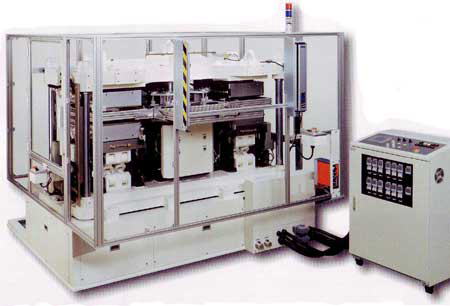

装置外観 動作概略図
予備加熱ステージにて予熱 加圧加熱ステージにて圧着 加圧冷却ステージにて冷却
供給・取出ステージ 製作したMEA(200mmx200mm)
全自動 MEA製造装置  FCME07
MEA製作範囲
  電極大きさ最大A4サイズ
  固体高分子膜大きさ最大320x320mmサイズ
  1ステージのため1枚あたり時間が長くなります。

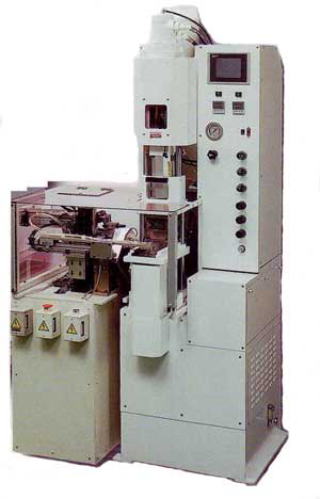

装置外観
固体高分子膜・白金担持カーボンクロス・燃料電池関連材料の単体での販売もいたします。
燃料電池関連材料
 @水素吸蔵合金粉末
 APt-Ru丹持カーボン
 BPt丹持カーボン
 C電気分解用純水
 D電解質高分子溶液
 E触媒(Pt・Pt-Ru)丹持カーボンペースト
 Fカーボンクロス
 Gカーボンペーパー
 H固体高分子膜(PEM膜)(デュポン社 ナフィオン 旭ガラス フレミオン膜)
