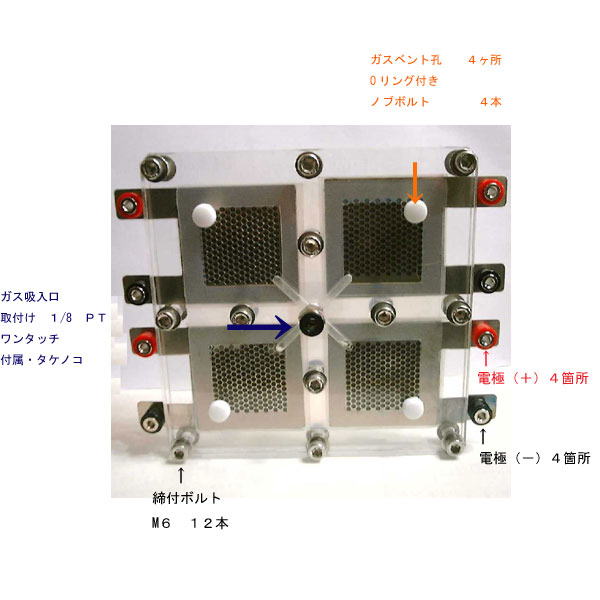

PEM型平面４セル商品説明① 商品概要
本品は、主に同一条件下におけるMEA等の異なる条件の複数の同時評価が可能な試験装置
として製作したものです。
② 使用方法
水素供給方法
1 ガス吸入孔にホースによりガスを供給 （標準を６ｍｍサイズ）
供給圧力０．０５～０．１Mｐａ
ウレタンホース：ワンタッチ継手を使用
ゴムホース ：タケノコ継手を使用
2 ノブボルトを外しセル内のＡｉｒを排気 …・Ｎ２ガス等の未反応ガスの除去
水素ガスのガス比重は空気 １に対し０．０６９極めて小さく上昇するため
上部のセルから充填されます。
ガス供給後、数十秒後に上部２つのセルのベント孔をノブボルトにて塞ぎ、その後
数十秒後に下カ部２つのセルのベント孔を塞いで下さい。
酸素供給方法
1 純酸素供給の場合
上記の水素ガスと同様です。
酸素ガスのガス比重は空気 １に対し１．１１とやや大きく下降傾向のため
下部のセルから充填されます。
2 大気供給の場合
ホースにより０．０５～０．１Ｍｐａの圧縮空気を送ります。
ノブボルトは外したまま供給しつづけて下さい。
ノブボルトを外さないと未反応ガスがセル内に充満し発電しなくなります。
注１ 出荷前に加湿水素を送り性能を確認するためセル内が湿っている場合が
ありますが、問題はありません。
注２ シール材等は劣化しますので予備のシール材の購入を御勧めいたします。
標準品は、4枚同一のセル（MEA)が組み込んであります。
特殊ＭＥＡの製作御用命は弊社まで御連絡下さい。
| この商品の購入ページはこちらへ |
A ．固体高分子の膜厚を０．０５ 、０．１ 、０．２ 、０．３ｍｍと異なる４種を同一評価
B ．白金担持量を ５ 、１０ 、２０ 、 ４０ｗｔ％と異なる４種の同一評価
C ．触媒金属を Pt 、Pt－Ru 、Pt-Pｄ、Pt-Rh 触媒の異なる４種の同一評価
