小型燃料電池PFC-ED2説明

               ガイドメニュ
               組立て用パーツ説明
               組立て説明
               分解手順
               操作手順
               取り出し出力と端子の接続方法
               本体(PFC−ED2)を複数接続する方法

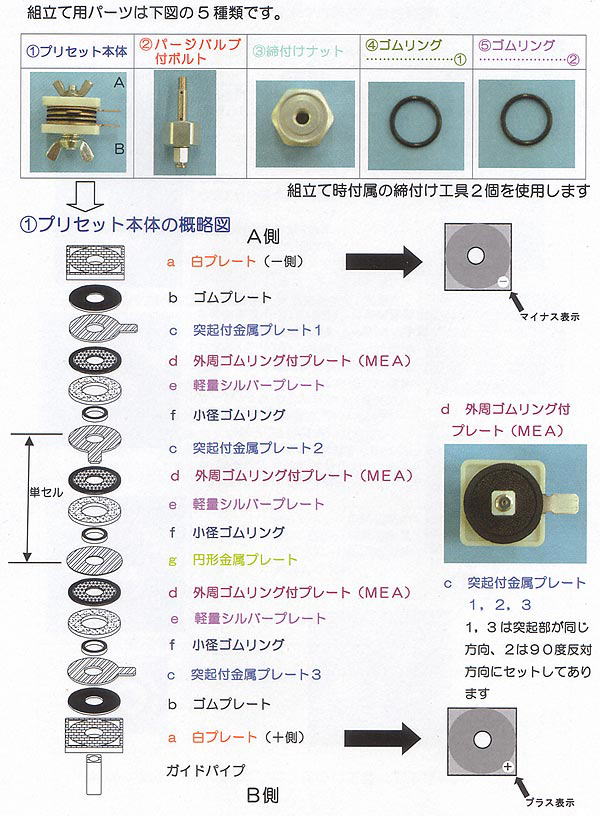

 組立て用パーツ説明

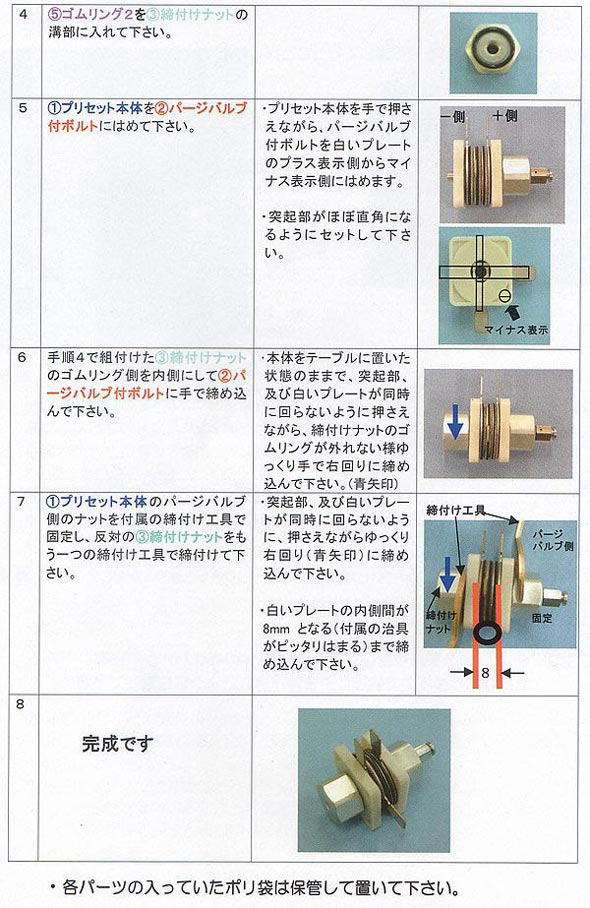

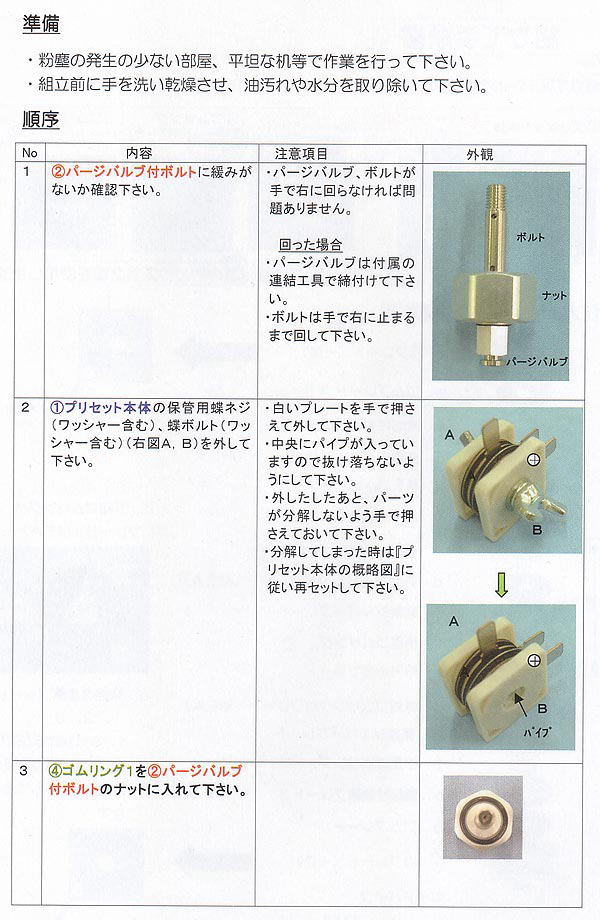

 組立て説明
 分解手順

分解手順書


本製品は組立てと分解を繰り返して行うことが可能です。
組立てた順序の逆を行います。
内容         注意項目
1 負荷対象物及び、水素供給チューブを
外して下さい。
・付属の連結工具を使用して下さい。
2 本体のパージバルブ付ボルト側のナット
を付属の工具で固定し、締付けナットを
緩めて下さい。
・左回りに回して下さい。
・金属プレートの突起部及び白いプレートが
同時に回らないようにゆっくり緩めて下さい。
3 外したナットのゴムリングを外して
下さい。
4 本体からパージバルブ付ボルトを抜いて
下さい。
・2枚の白いプレートを手ではさみ、間の
構成パーツの並び順序が変わらないよう
に注意して下さい。
もし、落としたりして、並び順序がわからなく
なった時は「プリセット本体の概略図」を
参照下さい。
注意:パーツは手で直接触れないようにゴ
   ム手袋等を使用して下さい。

・中央に白いパイプが挿入されていますので
落とさないように注意して下さい。
5 パージバルブ付ボルトのゴムリングを
外して下さい。
6 本体を組立て時にはずした保管用蝶ネジ
蝶ボルトで固定させて下さい。
・プラス表示白プレート側から蝶ボルト
を差し込んで下さい。
・全体が動かない程度に締めこんで下さい。
7 各々のパーツは最初に入っていた袋に
入れて下さい。
・袋はチャックをした状態で保管して下さい。

ご注意:組立て、分解を繰り返して行う場合、本体の構成パーツが密着している
箇所がありますので無理に引き剥がさないように注意して下さい。

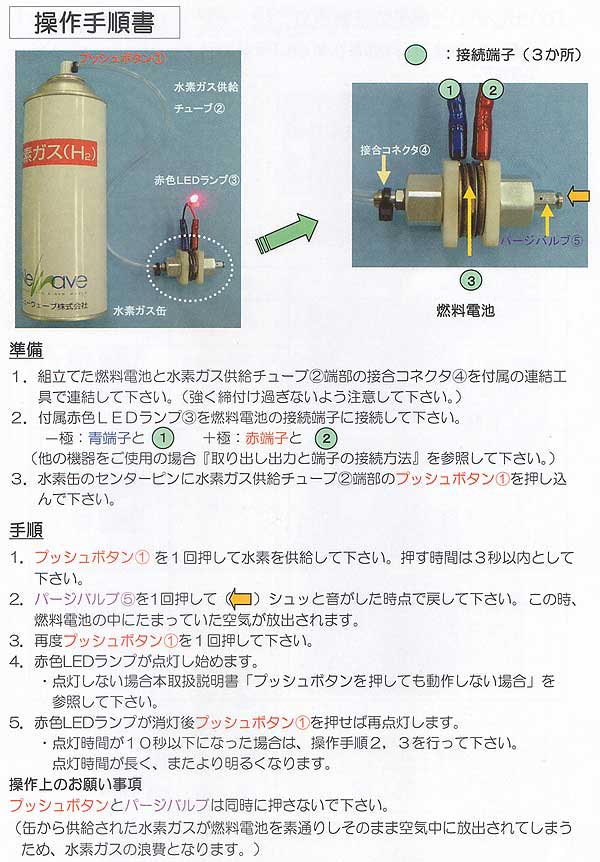

 操作手順

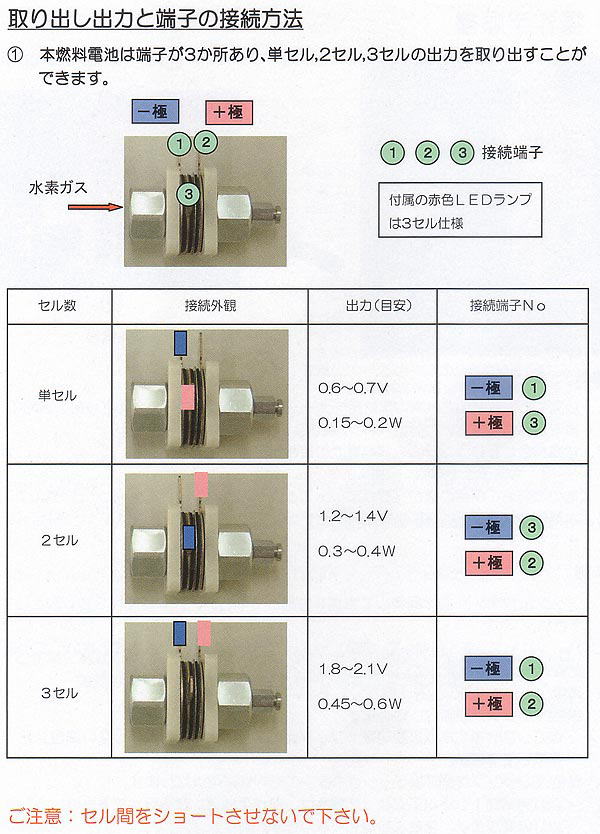

 取り出し出力と端子の接続方法

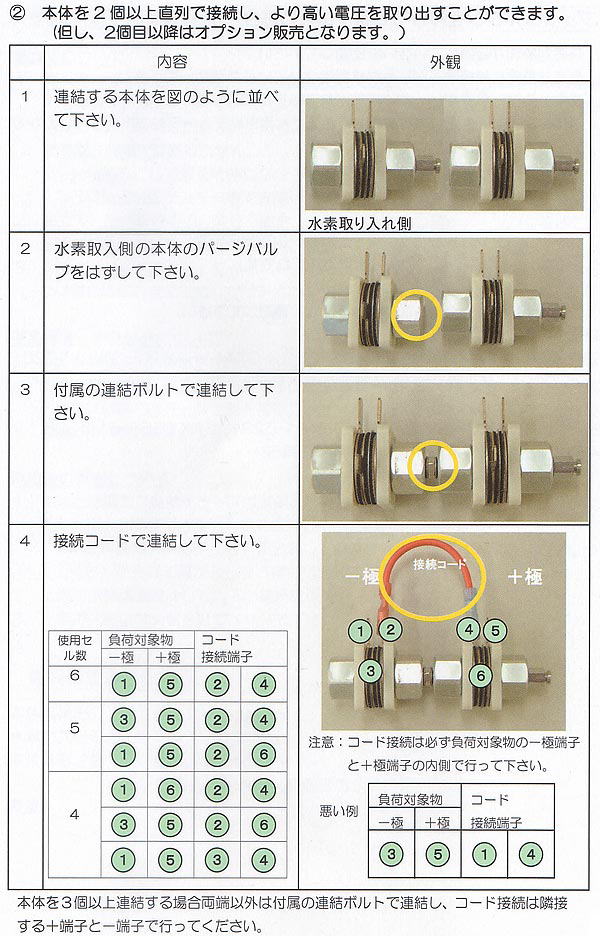

 PFC-ED2の複数接続

 PFC-ED2の複数接続例  工学院大学専門学校の住野先生と学生さんの燃料電池ラジコンカー
